| 是否进口：否 | 产地：保定 | 加工定制：是 |
| 品牌：保定特创 | 型号：TC-50B |
随着电力电子装置的使用，非线性负荷不断增加，电网中的谐波含量也不断上升，谐波污染对电力系统安全、稳定、经济运行构成潜在威胁，给周围电气环境带来影响。如：消耗电力系统的无功储备；增加输电线损耗；增加了电机的附加谐波损耗，使其发热，缩短使用寿命；使电能测量产生较大误差；造成重要的和敏感的自动控制和保护装置工作紊乱，误动和拒动的现象增加，导致可靠性下降等。

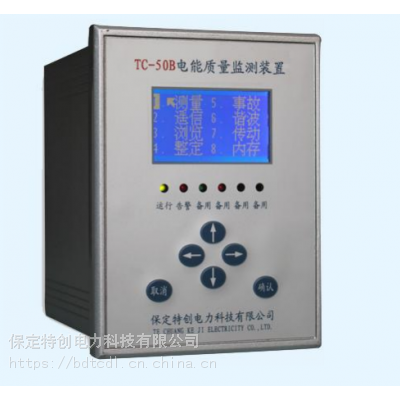

TC-50B 电能质量监测装置是我公司产品，能够实时监测和分析电网中母线及线路的电压和电流的基波及 2～25 次谐波，可对谐波越限给出报警，并通过 RS485 或 RS232 通信接口将数据上传至后台监控系统，满足用户对电能质量的监测要求。
TC-50B 电能质量监测装置适用于 380V 至 220kV 各电压等级的发电厂、变电站、石油、煤矿、钢铁、冶金、化工等大型厂矿企业的供电系统。
一、主要功能特点
采用的工业级处理器，运算速度快、工作状态稳定、抗干扰性能强。
装置采用频率自动锁定技术，当系统频率发生变化后，装置仍能得出正确的分析结果。
基于快速傅里叶变换原理，运算结果快速准确，可对电力线路的基波及2至25次谐波电压、电流、总谐
波畸变率、有功、无功、功率因数、频率，不平衡度、电压、电流偏差、频率偏差等进行日常监测。
人机界面友好，汉字显示，操作简单、直观
装置可记录20条越限记录。
二、技术参数
2.1环境要求
户内使用，通风应良好 。
环境温度：-10℃ ～ +50℃
相对湿度：小于90%，表面无凝露 。
大气压力：80 ～ 110Kpa 。
海拔高度：<2000m 。
周围介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。
2.2技术参数
工作电源：AC/DC220V（如有特殊要求请在订货时说明），功耗≤10W。
信号的测量范围：电压：5~450V；PT回路功耗 0.5VA/相。
(电压监测100V PT 信号或400V 信号 请订货时说明,型号PT电压100V的软件版本型号为TC-50BH.)
电流：0.06A ~7A；CT回路功耗 0.5VA/相。
通信接口：RS485 波特率600～9600bps。
通信规约：modbus规约接口（串口1）。
